產品介紹
KLAI-601堵漏靈是吸收國內外先進技術開發(fā)的高效、防潮、抗?jié)B、堵漏內摻式材料，也是極好的粘結材料。該材料分別為速凝型(主要用于抗?jié)B堵漏)和緩凝型(主要用于防潮、防滲)兩種，均為單組份灰色粉料。
主要特點
1、無味、不燃、可用于飲用水工程。
2、迎、背水面均可施工，施工方便。
3、可帶水施工，防潮、抗?jié)B、快速堵漏。
4、堵漏凝固時間任選，防水粘貼一次完成，粘結力強，抗?jié)B抗壓。
5、與基體結合成整體，不老化，耐水性好。
用 途
主要適用于地下建筑物、墻面、溝道、水池、衛(wèi)生間等的防水、防滲堵漏。
注意事項
1、產品保管
該產品使用雙層塑料袋真空包裝，規(guī)格為1kg和5kg，外包裝為紙箱包裝，每箱凈重20kg。該材料易受潮，應密封存放在干燥處，貯存期自生產之日起6個月。
2、注意事項
夏季烈日下施工，需加強濕養(yǎng)護，冬季-5℃以下施工需加占粉料重量1-3%的亞硝酸鈉，
雨中施工，需防止雨水沖壞防水層。
技術指標 JC 900
施工工藝
1、施工工具
(1)清理基面工具：鏟子、鑿子、錘子、鋼絲刷、掃帚、抹布;
(2)稱料配料工具：水桶、秤、拌料盆(桶)、攪拌器;
(3)堵漏工具：不同直徑木棒;
(4)上料工具：刮板、抹子、壓子;
(5)養(yǎng)護工具：盛水盆、噴水器、刷子。
2、無滲水面施工
基面處理：
基面必須充分濕潤至飽和(但無積水)，并要求牢固、干凈、平整(不平處先用水泥砂漿或堵漏靈找平)。
KLAI-601 無機防水堵漏材料(堵漏靈)

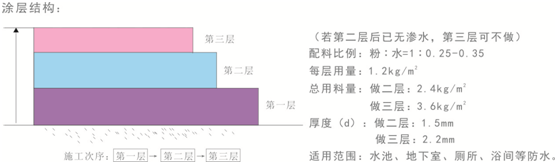

刮抹工法：
配料：
無滲水面施工宜選用“KLAI”緩凝固型堵漏靈。將料按粉∶水=1∶0.25-0.35拌成膩子。
上料：
按“刮抹工法”的規(guī)定進行上料，先用抹子或刮板上第一層料;待涂層硬化后(手壓不留指紋)將其噴濕(但不能有積水);再用抹子或刮板上第二層料。上料時，要稍用勁并來回使其密實，同時注意搭接。按具體工程掌握。
保濕養(yǎng)護：
待涂層硬化后，馬上進行保濕養(yǎng)護以防粉化，第一次養(yǎng)護應小心以免破壞涂層，保養(yǎng)2-3天，養(yǎng)護方式可為：噴水、蓋濕物、涂養(yǎng)護液等。在特別潮濕處，或在涂層上做保護層或粘貼塊材，可省去養(yǎng)護。
3、滲水面施工
基面處理：
基面必須要牢固、干凈、平整充分濕潤至飽和(但無積水，不平處先用水泥砂漿或堵漏靈找平)。滲水嚴重的，可在底部打引水孔。
配料：
滲水面施工宜選用速凝型堵漏靈。將料按粉∶水=1∶0.25-0.35攪拌成膩子。
上料：
按“刮抹工法”的規(guī)定上料，若基面滲水嚴重，先在底部打引水孔降壓，然后自上而下施工，具體做法用干布擦干基面迅速用抹子上第一層料，若有漏水先別管它，待涂層硬化后(手壓不留指紋)將其噴濕(但不能有積水)，再用抹子或刮板上第二層料，若局部仍滲水，再加一層，直到不漏;最后按封堵工法封堵引水孔。上料時要稍用勁來回多次使其密實，同時注意搭接。按具體工程掌握每層用料約為1-1.5kg/m2。
保濕養(yǎng)護：
待涂層硬化后，馬上進行保濕養(yǎng)護以防粉化，第一次養(yǎng)護應小心以免破壞涂層，保養(yǎng)
2-3天。養(yǎng)護方式可為：噴水、蓋濕物、涂養(yǎng)護液等。在特別潮濕處，或在涂層上做保護
層或粘貼塊材，可省去養(yǎng)護。
4、漏水口施工

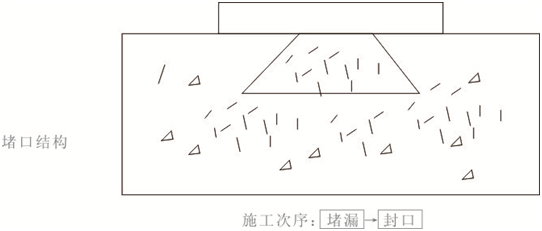

堵漏工法：
配料比例：粉∶水=1∶0.25或1∶0.3-0.35適用范圍：漏水口堵漏。
上料：
根據口子形狀堵漏靈捏成略小于口子尺寸的料團，放置一會兒(以手捏有硬感為宜)后塞進漏水口，并用木棒擠壓，輕砸使其向四周擠實，即可瞬間止漏;然后在口子外面周圍約10cm用抹子上一層刮料，堵漏前，口子周圍可能要漏水的部位最好做防水處理，等涂層具有一定硬度后再 堵漏，否則水可能從周圍滲出。
保濕養(yǎng)護：
待涂層硬化后，馬上進行保濕養(yǎng)護以防粉化，第一次養(yǎng)護應小心以免破壞涂層，養(yǎng)護方式可為：噴水、蓋濕物、涂養(yǎng)護液等。在特別潮濕處，或在涂層上做保護層或粘貼塊材，可省去養(yǎng)護。
施工后檢驗、驗收方法
施工后，應認真檢查整個工程的各個部分，特別是薄弱環(huán)節(jié)，發(fā)現問題查明原因并及時修復。對于潮濕環(huán)境，若沒有施工質量問題而涂層表面仍有水，應考慮到潮氣結露，這種現象等現場干燥后會自然消失。
24小時服務熱線
