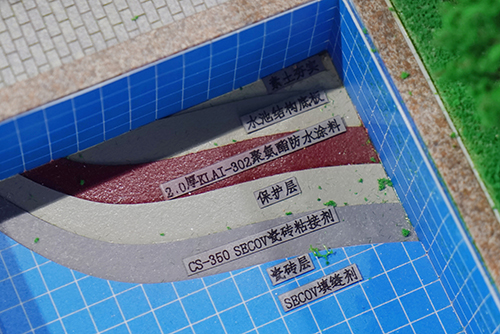

SECOV填縫劑
瓷磚層
CS-350 SECOV瓷磚粘結(jié)劑
保護層
2.0厚KLAI-302聚氨酯防水涂料
水池結(jié)構(gòu)底板
素土夯實
KLAI-302 聚氨酯防水涂料
介紹：中國第一家研制成功，國家標準制定者；不含焦油和瀝青，無毒無害、環(huán)保且可做成鐵紅色，防水性能佳，施工方便，不留接縫，修補容易，本產(chǎn)品通過CTC環(huán)保/質(zhì)量雙認證，開來樂活防水系統(tǒng)優(yōu)選材料之一。
規(guī)格型號： 25kg/組
開來雙組份(甲料、乙料)聚氨酯防水涂料是液態(tài)交聯(lián)反應(yīng)固化型不含焦油和瀝青的彩色高分子涂膜防水材料，該產(chǎn)品拉伸強度大、延伸性優(yōu)異、對基層變形適應(yīng)能力極強，低溫性能優(yōu)異，是目前國內(nèi)質(zhì)量好的防水涂料之一，它防水性能極佳、施工方便、不留接縫、修補容易。本產(chǎn)品通過CTC環(huán)保/質(zhì)量認證。
施工范圍
可用于地下室、新舊屋面、衛(wèi)生間、橋梁、人防工程等場合的防水、防潮，也可用于金屬管道、車間地坪、水池等的防腐蝕及木地板、水泥板、石棉制品、陶瓷制品、地磚等粘結(jié)。
清掃基層 將基層表面的砂漿疙瘩、塵土雜物徹底清掃干凈。基層必須平整、結(jié)實、清潔、干燥、含水率小于8%。
涂布底膠 1、底膠配料按以下比例(重量比)進行：
甲料∶乙料∶稀釋劑=1∶2∶1。
2、將已攪拌均勻的底膠滾刷均勻涂布在表面上。
涂布量一般以0.1-0.2kg/m2為宜，底膠涂布后須干燥4-24小時才能進行下一工序的施工。
涂膜防水層的施工
1、防水層料的配比(重量比)甲料∶乙料=1∶2
2、攪拌：用電動攪拌器混勻，如粘度過大可適當加入稀釋劑稀釋。
3、將已攪拌均勻的防水涂料用橡膠或塑料刮板均勻刮在已涂有底膠的防水基層上。第一層涂膜固化后，再按上述方法涂刮第二層涂膜，但涂刮的方向與第一層涂刮的方向相垂直?？筛鶕?jù)設(shè)計要求，確定涂刮層數(shù)和每層涂膜布量，直至達到設(shè)計厚度。
稀撒石渣
如果墻板立面要抹灰，最后一層涂膜施工完畢但尚未完全固化時應(yīng)在其表面稀撒上少量干凈的1-3毫米厚的石渣，以增加涂膜和水泥砂漿的粘結(jié)力。
涂膜防水層的驗收
在做保護層前必須認真檢查涂膜防水層的施工質(zhì)量，要表面平整，涂刷均勻，無流淌、皺褶、鼓泡、翹邊等缺陷存在，必要時還可蓄水檢查，至不滲漏為合格。
保護層施工
當涂膜完全固化和驗收合格后，即可做水泥砂漿保護層或用傳統(tǒng)方法鋪貼面磚、馬賽克等。
注意事項
稀釋劑不能用醇酸、硝基酸稀釋劑等油漆稀料。
聚氨酯防水涂料應(yīng)放在干燥通風的室內(nèi)，嚴禁與水接觸。
聚氨酯防水涂料屬易燃品，嚴禁與明火接觸。
如發(fā)現(xiàn)乙料有沉淀現(xiàn)象時，應(yīng)攪拌均勻后再用，對最終的防水效果沒有影響。
在進行保護施工前，任何人員不得進入涂膜施工現(xiàn)場，以防踐踏損傷涂膜防水層，如發(fā)現(xiàn)涂膜層有刺破現(xiàn)象，可用割刀將口周圍挖開，再用防水涂料涂刷、修補即可。
涂料應(yīng)現(xiàn)用現(xiàn)配，并在20～40分鐘內(nèi)用完。
施工現(xiàn)場必須保持良好的通風。
24小時服務(wù)熱線
